Manual gear extension system

MAIN LANDING GEAR MANUAL EXTENSION

Purpose
The main landing gear manual extension system lets you lower the left and right main landing gear from the up and locked position.
You use the MLG manual extension system when hydraulic system A pressure fails or if normal extension fails.



Components
These are the main landing gear manual extension system components:
• Control mechanism
• Extension linkage
• Control cables (not shown).

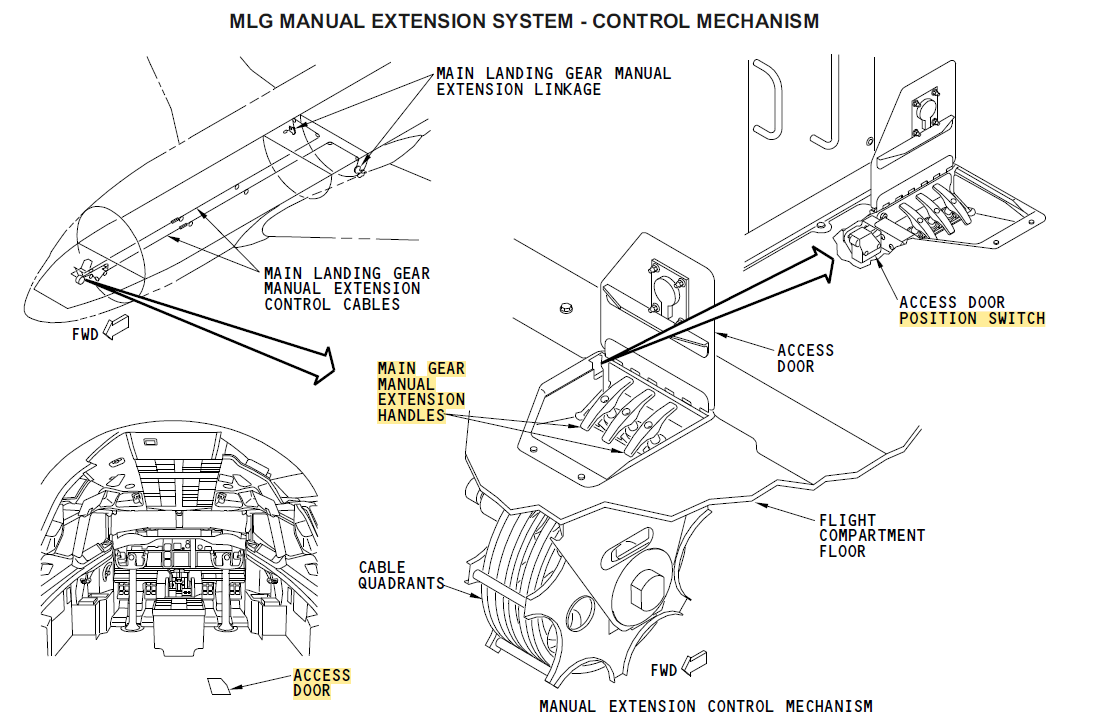

General Description

MLG 기어 수동 EXTENSION 시스템은 일반 EXTENSION 및 RETRACTION 시스템과 독립적으로 작동한다.
MANUAL EXTENSION CONTROL 메커니즘에서 오른쪽 메인 기어 또는 왼쪽 메인 기어 MANUAL EXTENSION  HANDLE을 당겨 시스템을 작동시킵니다. 핸들은 오른쪽 또는 왼쪽 MLG MANUAL EXTENSION 시스템 제어 케이블을 당겨 오른쪽 또는 왼쪽 MLG MANUAL EXTENSION LINKAGE로 이동합니다.
각 MLG MANUAL EXTENSION LINKAGE는 메인 랜딩 기어의 업록 메커니즘을 잠금 해제 위치로 이동시킵니다. 메인 랜딩 기어는 에어로드와 자체 무게에 의해 EXTENSION됩니다.
MANUAL EXTENSION COMTROL에 대한 액세스 도어를 열 때 메커니즘, 액세스 도어 위치 스위치는 랜딩 기어 셀렉터 밸브의 MANUAL EXTENSION 솔레노이드 밸브로 신호를 보냅니다. 이렇게 하면 랜딩 기어 셀렉터 밸브의 바이패스 밸브가 이동하여 정상 랜딩 기어 EXTENSION 및 RETRACTION 시스템의 모든 유압 구성 요소를 유압 시스템 리턴에 연결합니다.

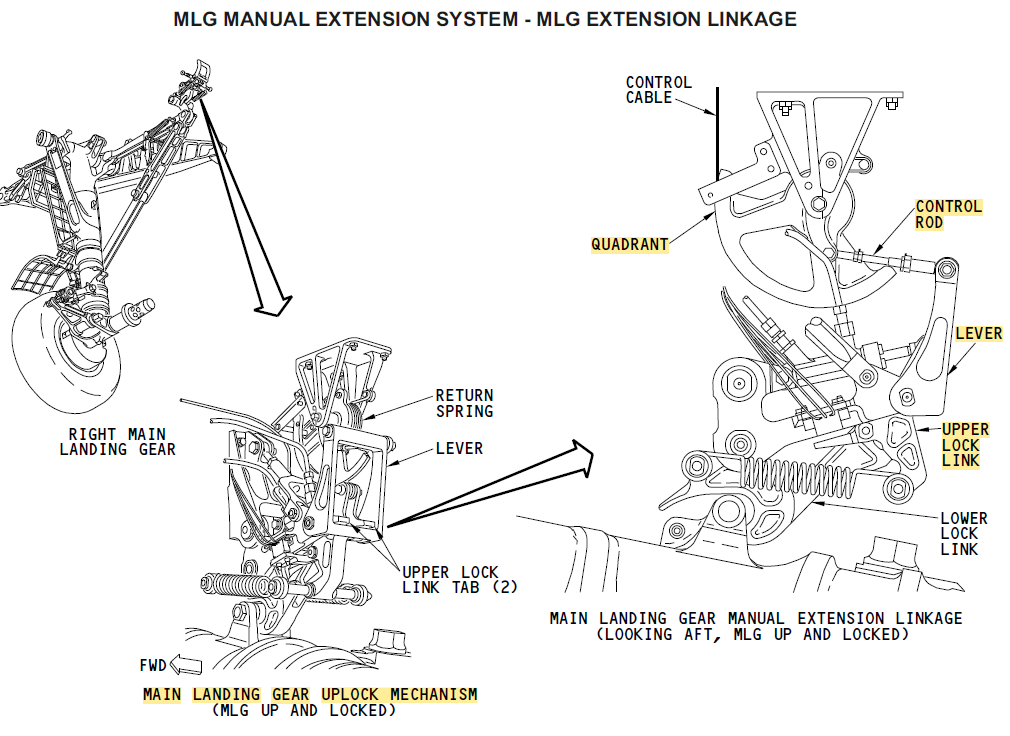

Functional Description

FLIGHT COMPARTMENT에서 메인 랜딩 기어 MANUAL EXTENSION 핸들을 당기면 컨트롤 케이블이 EXTENSION LINKAGE의 사분면을 돌립니다.
이렇게 하면 컨트롤 로드가 당겨지고 레버가 회전합니다. 레버는 상단 잠금 링크 탭을 통해 업록 메커니즘(상단 및 하단 잠금 링크)을 잠금 해제된 위치로 이동합니다.
MANUAL EXTENSION  핸들을 놓으면 리턴 스프링이 연장 링크를 정상 위치로 이동시킵니다.



Preliminary pre-flight checklist를 수행할 때 manual gear exstension access door를 closed 확인해야 한다.

manual gear exstension access door가 꽉 닫히지 않으면 이륙 후 gear lever를 up에 올려놓아도 gear는 retract되지 않는다.

---

NOSE LANDING GEAR MANUAL EXTENSION

Purpose
The nose landing gear manual extension system lets you lower the nose landing gear from the up and locked position. You use the NLG manual extension system when hydraulic system A pressure fails or if normal extension fails.



Components
These are the nose landing gear manual extension system components:
• Release mechanism
• Control cable (not shown).

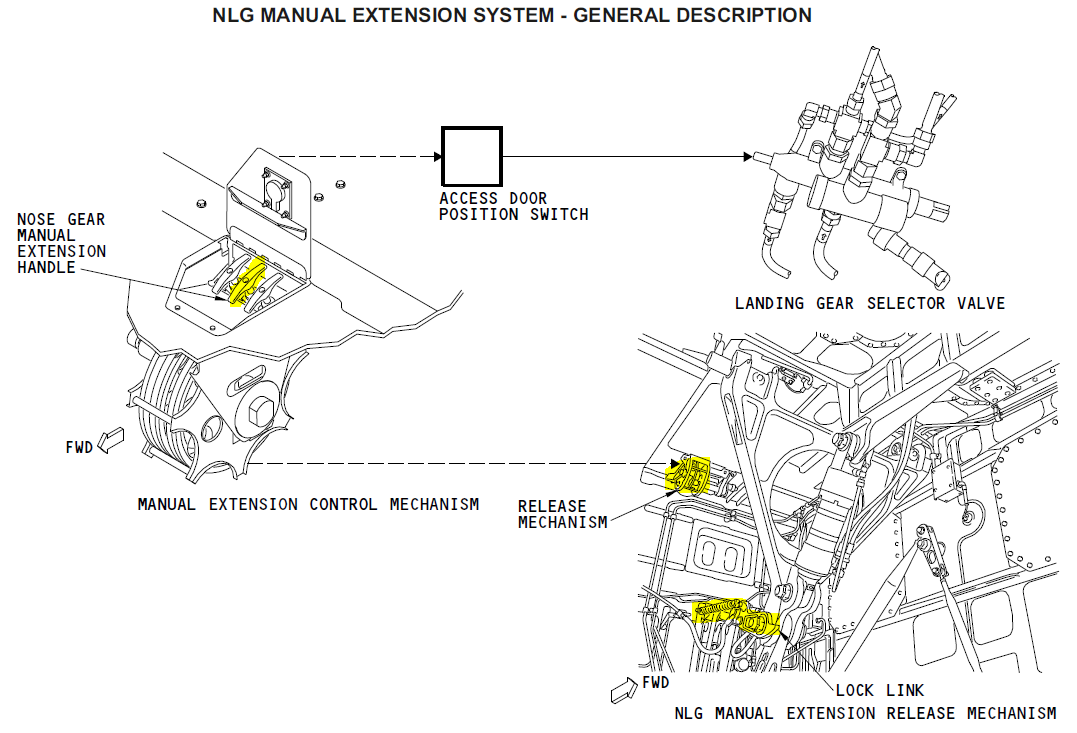

General Description

노즈 기어 MANUAL EXTENSION 시스템은 일반 EXTENSION 및 RETRACTION 시스템과 독립적으로 작동합니다.
MANUAL EXTENSION 제어 메커니즘에서 노즈 기어 MANUAL EXTENSION 핸들을 당겨 시스템을 작동합니다. 이렇게 하면 제어 케이블이 당겨지고 해제 메커니즘이 회전합니다.
릴리스 메커니즘이 회전하면 노즈 랜딩 기어 잠금 링크가 해제된 위치로 이동합니다. 노즈 랜딩 기어는 에어로드와 자체 무게에 의해 연장됩니다. MANUAL EXTENSION 제어에 대한 액세스 도어를 열 때 메커니즘, 액세스 도어 위치 스위치는 랜딩 기어 셀렉터 밸브의 수동 연장 솔레노이드 밸브로 신호를 보냅니다. 이렇게 하면 랜딩 기어 셀렉터 밸브의 바이패스 밸브가 이동하여 정상 랜딩 기어 EXTENSION 및 RETRACTION 시스템의 모든 유압 구성 요소를 유압 시스템 리턴에 연결합니다.

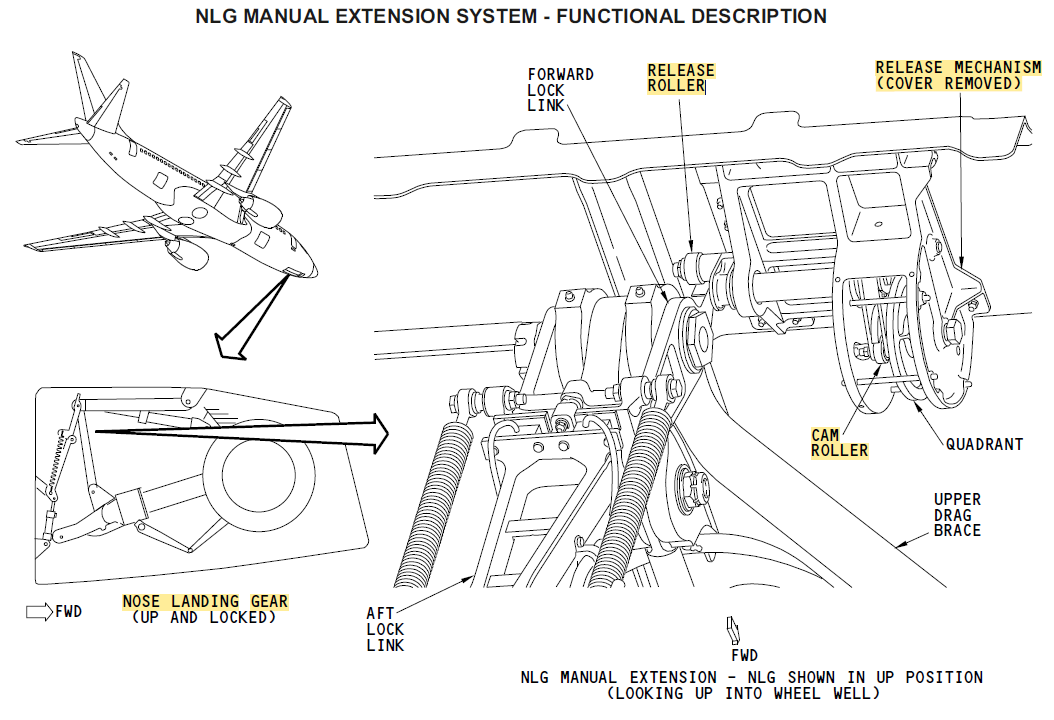

Functional Description

핸들을 당기면 사분면이 릴리스 메커니즘에서 캠을 돌립니다. 캠은 캠 롤러를 작동시킨 다음 릴리스 롤러를 앞으로 돌립니다. 릴리스 롤러가 앞으로 회전하면 노즈 랜딩 기어의 전방 잠금 링크를 누릅니다. 이렇게 하면 잠금 메커니즘이 해제되고 노즈 랜딩 기어가 에어로드와 중력에 의해 아래로 및 잠금 위치로 연장됩니다.

Manual gear extension을 수행해야 하는 3가지 경우

• Loss of system A
• Landing gear lever jammed in the "UP" position
• Landing gear lever jammed in the "OFF" position
• 특히 OFF에 jammed 된 경우 관련 NNC title이 따로 없으므로 "LANDING GEAR LEVER WILL NOT MOVE UP AFTER TAKE OFF"상황이 아니라면 MANUAL GEAR EXTENSION으로 찾아가야 한다.

MANUAL GEAR EXTENSION시 ACCESS DOOR를 열면 LANDINGE GEAR SELECTOR VALVE를 BYPASS POSITION으로 위치시켜, NORMAL LANDING GEAR의 유압 구성요소들을 모두 RETURN LINE으로 연결하여 레버 포지션과 관계없이 EXTENSINO을 가능하게 한다.



하지만, QRH에서 가능하다면 레버를 OFF포지션에 두어 MANUAL EXTENTION시 혹시라도 발생가능한 HYDRAULIC LOCK을 방지하도록 해야한다. 기어레버를 OFF에 두고 EXTEND하려면 속도는 270KT 이내로 유지하고, HANDLE을 당긴다. 핸들은 약 24인치(61CM)까지 당기면 UPLOCK이 RELEASE되면서 RED INDICATOR LIGHT이 점등된다.
